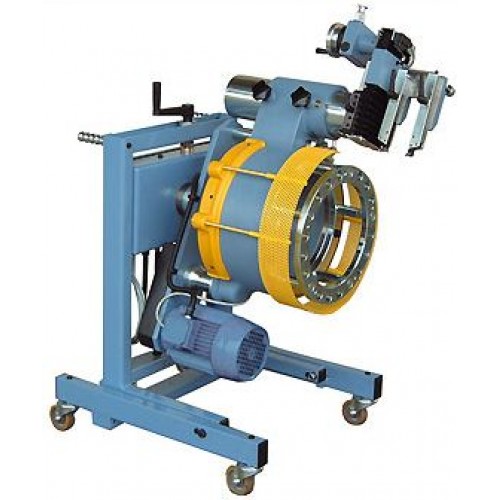

Станок для проточки тормозных дисков грузовых автомобилей без снятия с автомобиля
Модель TD 502 полностью изменила концепцию обновления дисков для грузовиков и автобусов. Больше ненужно тратить время на демонтаж диска для работы на верстаке, когда есть возможность растачивать диски непосредственно на оси. Эта революционная идея воплотилась в станке, который сокращает время работы до минимума благодаря очень простым операциям. Станок установлен на самовыравнивающейся платформе (регулировка по всем осям), что обеспечивает идеальную стыковку между станком и ступицей (без необходимости в дополнительной юстировке или центровке). Центральная часть корпуса станка, изготовленного из чугуна, ничем не загорожена и очень удобна, чтобы не задевать редуктор грузовика (особенно на задней оси), что позволяет разместить станок очень близко к диску и выполнить работу с очень высокой точностью. Кроме того, переменная регулируемая подача позволяет исключительно выполнить работу на любой поверхности.
Преимущества данного станка:
· Нет необходимости снимать тормозной диск с автомобиля или автобуса
· Тележка станка - самовыравнивающаяся по плоскостям, что существенно экономит время на его установку
· Конструктивные элементы выполнены из чугуна
· Проточка проводится одновременно с двух сторон диска
· Устройство оборудовано концевым выключателем подачи
· Встроенная система автоматической подачи
· Конструкция позволяет выполнить соединение с тормозными дисками автомобилей и автобусов на очень близком расстоянии, несмотря на переходные муфты, (особенно на задних осях), что обеспечивает высочайшую точность выполнения операции проточки
· Благодаря огромному количеству переходников-адаптеров может использоваться, практически, для любых грузовых автомобилей и автобусов

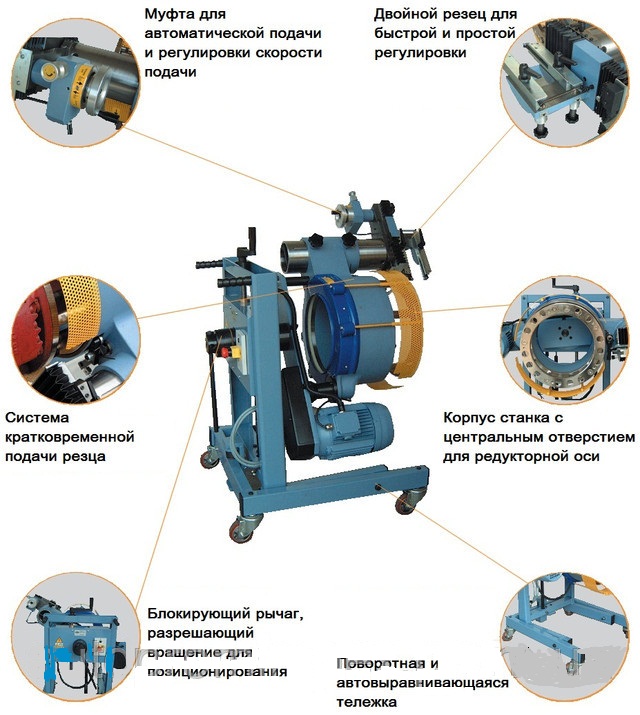

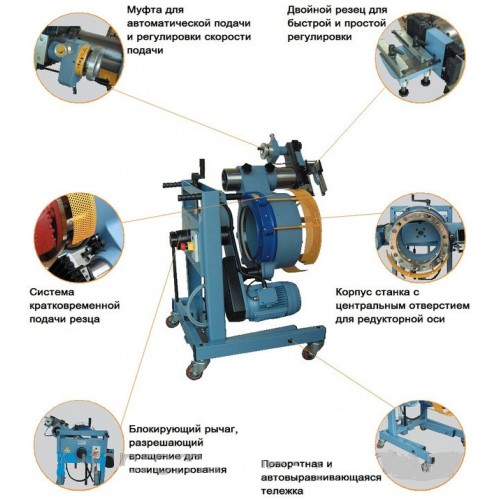

Технические особенности:
Технические характеристики:
максимальный рабочий диаметр |
500 мм |
минимальный рабочий диаметр |
120 мм |
максимальная толщина диска |
65 мм |
максимальная рабочая ширина |
140 мм |
скорость вращения |
60 об/мин |
переменная подача резца |
0 - 0,3 мм/оборот |
мощность двигателя |
1,5 кВт |
источник питания |
380 В / 50 Гц |
габаритные размеры |
850 х 650 х 1050 мм |
вес |
232 кг |
Стандартная комплектация:
· TD 502 - станок для проточки тормозных дисков
· Поворачивая и самовыравнивающаяся тележка
· UT 5008 - правосторонний держатель резца
· UT 5009 - левосторонний держатель резца
· AA 0251 - адаптерное кольцо 10 болтов, Ø фаски 335 мм, центральное отверстие Ø 281 мм
· комплект ключей
· руководство по эксплуатации
Дополнительные аксессуары:
артикул |
наименование |
цена € |
TD 5027 |
Электронное устройство "плавного пуска" |
470 |
MNF 502 |
Версия 220 В с инвертором (включает функцию плавного пуска и регулируемую скорость вращения) |
725 |
TD 5026 |
Стрелочный индикатор позиционирования |
190 |
UT 5008 |
Правый резцедержатель 12x12x85 мм |
90 |
UT 5009 |
Левый резцедержатель 12x12x85 мм |
90 |
UT 0150 |
Винт 3,5х9,5 мм для UT 5008, UT 5009 |
8 |
UT 0100 |
Ключ под винт UT 0150 |
16 |
UT 0012 |
Набор резцов (10 шт.) для UT 5008, UT 5009 |
200 |
AA 0251 |
Адаптерное кольцо 10 болтов: Ø фаски 335 мм, центральное отверстие Ø 281 мм Подходит для всех автомобилей с диаметром колес до 22,5ʺ |
490 |
AA 0056 |
Адаптерное кольцо 6 болтов: Ø фаски 170 мм, центральное отверстие Ø 130 мм Для всех автомобилей IVECO DAILY (кроме 59.12) и для NISSAN: L35-L50 |
490 |
AA 0057 |
Адаптерное кольцо 6 болтов Ø фаски 170/180 мм, центральное отверстие Ø 130 мм + адаптерное кольцо 5 болтов, Ø фаски 160 мм, центрирование коническими гайками Для автомобилей FORD TRANSIT |
490 |
AA 0061 |
Адаптерное кольцо 8 болтов: Ø фаски 275 мм, центральное отверстие Ø 221 мм Для автомобилей DAF F55.210/F95.700 Для MAN M2000/264, 13224, Для IVECO Eurocargo 80-120-150-260-280-320-95 4x4, Gamma zeta, Turbo zeta Для MERCEDES 1517 ATEGO Для RENAULT Midliner M160-180-200-210-230-250 Для VOLVO FL4.10, FL6.08-10-11 |
490 |
AA 0062 |
Адаптерное кольцо 10 болтов: Ø фаски 285,75 мм, центральное отверстие Ø 220 мм |
490 |
AA 0265 |
Адаптерное кольцо 6 болтов: Ø фаски 205 мм, центральное отверстие Ø 161 мм Для автомобилей IVECO Eurocargo 65-75, Daily 59.12, Bus 315s Для MERCEDES Sprinter 410-412-413-416, ATEGO 815 |
490 |
AA 0275 |
Адаптерное кольцо 6 болтов: Ø фаски 245 мм, центральное отверстие Ø 202 мм Для MAN L2000 Для MERCEDES ATEGO 815-817 Для RENAULT Midlum 180 |
490 |
AA 0070 |
Адаптерное кольцо 6 болтов: Ø фаски 245 мм, центральное отверстие Ø 191 мм Для автомобилей IVECO Eurocargo 75-80 |
490 |
AA 0077 |
Адаптерное кольцо 5 болтов: Ø фаски 203 мм, центральное отверстие Ø 164 мм + адаптерное кольцо 6 болтов, Ø фаски 222 мм Для автомобилей ISUZU |
490 |
AA 0078 |
Адаптерное кольцо 5 болтов: Ø фаски 130 мм, центральное отверстие Ø 85 мм, Ø фаски 118 мм (центрирование коническими гайками) Для IVECO New Daily (версия с 5 ботами) Для MERCEDES 207D-208D-209D-210D-307D-308D-309D-MB100D Для RENAULT Master |
490 |
AA 0080 |
Адаптерное кольцо 10 болтов: Ø фаски 225 мм, центральное отверстие Ø 176 мм Для трейлеров |
490 |
AA 0081 |
Адаптерное кольцо 6 болтов: Ø фаски 125 мм / 78 мм (центрирование коническими гайками) |
490 |
AA 0085 |
Адаптерное кольцо 6 болтов: Ø фаски 222,25 мм, центральное отверстие Ø 164 мм |
490 |
